Seria B cu cheie standard LH-FGG/EGG
Caracteristica caracteristică a acestor serii de conectori este un sistem de chelare care permite o densitate mai mare a contactului și previne toate erorile de aliniere. Diferitele alternative de cheie previn împerecherea încrucișată nedorită a conectorilor altfel similari. De asemenea, este posibil să utilizați contacte sertizate pentru a reduce timpul de asamblare a cablului. Aceste serii de conectori includ gama 0B până la 5B, precum și 00 multipol și 2G (versiunea scurtată a seriei 2B), sunt disponibile și unele modele etanșe la vid.
Pentru aplicațiile care necesită blocare Push-Pull rapidă și sigură, seria B JH-EGG oferă un conector multipolar circular flexibil, util, robust și de încredere.
Sistemul de autoblocare permite conectarea conectorului prin simpla împingere a ștecherului în priză.
Odată blocată ferm, conexiunea nu poate fi întreruptă trăgând de cablu sau de orice altă parte componentă, în afară de manșonul de eliberare exterior.
Făcându-l o alegere ideală pentru procesele de fabricație și testare a semiconductorilor, testare și măsurare, instrumente, dispozitive medicale, cercetare și aplicații audio/video.
CARACTERISTICI PRINCIPALE:
Conectorii din seria B oferă următoarele caracteristici principale:
– securitatea sistemului de autoblocare Push-Pull – tipuri multipolare de la 2 la 64 de contacte
– contacte de lipit, sertizare sau imprimare (drepte sau cote) – densitate mare de ambalare pentru economisirea spațiului
– Ecran de 360 de grade pentru ecranare EMC completă. – sistem de cheie (standard cheie „G”)
– mai multe opțiuni cheie pentru a evita împerecherea încrucișată a conectorilor similari pentru alinierea conectorului
Secțiunea de piese care arată componentele interne
| NU. |
Priză fixă |
Dop drept |
| 1. |
înveliș exterior |
înveliș exterior |
|
2. |
coroană de împământare |
manșon de blocare |
| 3. |
inel de fixare |
piuliță de colț |
|
4. |
piuliță hexagonală |
suport de inserție divizat |
| 5. |
şaibă de blocare |
izolator |
| 6. |
izolator |
contact masculin |
| 7. |
contact feminin |
colt |
Caracteristici tehnice
Mecanic și Climatic
Caracteristici Valoare Standard
Endurance >5000 de cicluri IEC 60512-5 test 9a
Umiditate până la 95% la 60 de grade C
Interval de temperatură - 55 grade C, plus 250 de grade C
Rezistență la vibrații 10-2000 Hz, 15 g IEC 60512-4 test 6d
Rezistența la șocuri Rezistența la șocuri IEC 60512-4 test 6c
Test de coroziune cu pulverizare de sare > 144h Test IEC 60512-6 11f
Indice de protectie (cuplat) IP50 IEC 60529
Categoria climatică 55/175/21 IEC 60068-1
Electric
Caracteristici Valoare Standard
Ecranarea at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Diferitele teste au fost efectuate cu perechi de conectori JH-FGG și JH-EGG, cu carcasă din alamă cromată și izolator PEEK.
JH-EGG Seria B priză mamă fixă

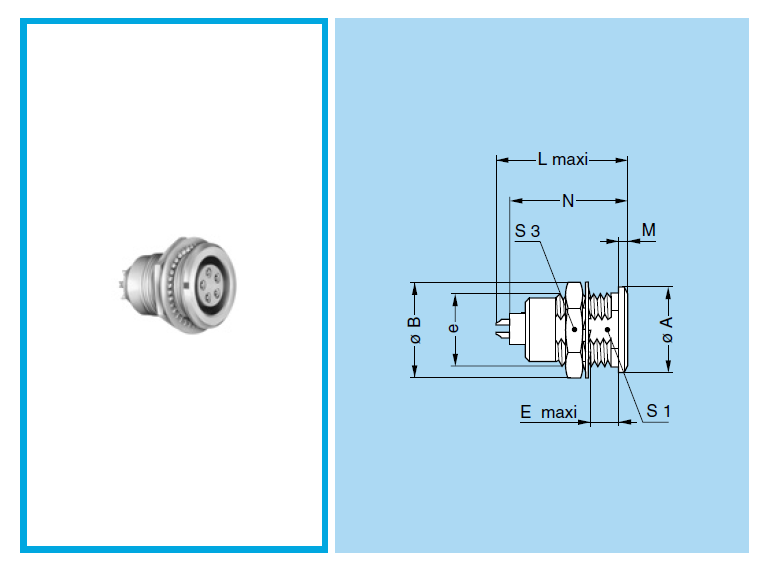

JH-OUA Priză fixă, fixare cu piuliță, cheie (G) sau chei (A...M și R)
| Referinţă | Dimensiuni (mm) | |||||||||
| Model | Serie | A | B | e | E | L | M | N | S1 | S3 |
| JH-OUA | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-OUA | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-OUA | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-OUA | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-OUA | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-OUA | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-OUA | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Detalii

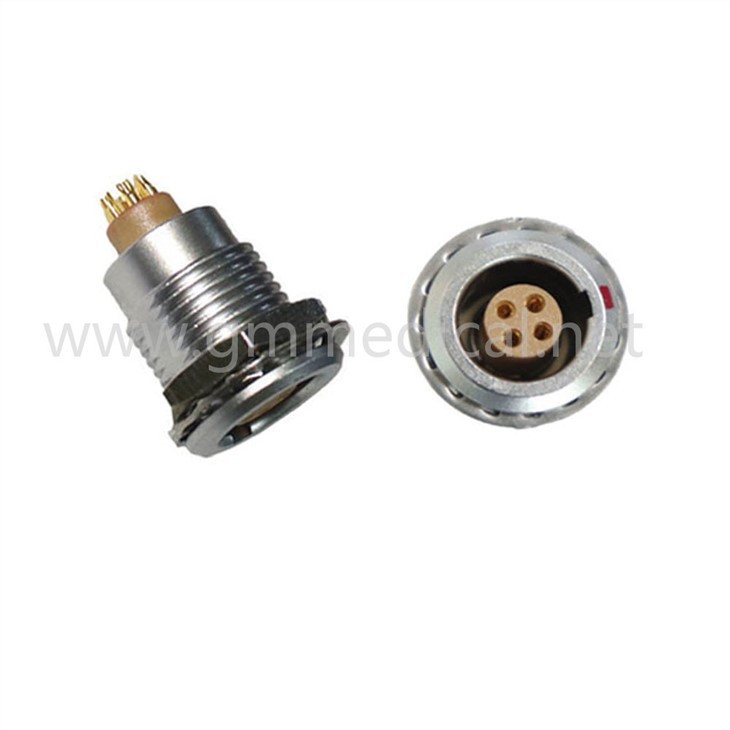

Nume produs: Priză fixă pentru conector multipolar cu autoblocare Push Pull
Origine: China Nume de marcă: Greatmade Tip: push pull circular
Mediu: Interior Gen: Femeie/Bărbat Tratament de suprafață: Crom perlat
Pin: 2 până la 16 pini Grad IP: IP50 Tip contact: Lipire
Contact Tratament: Placat cu aur Rezistență: Peste 5000 de ori push-pull Material carcasă: alamă cromata
Material izolator: PPS Aplicație: Auto/comunicații/Industrie/Afișaj LED
Ambalare
1 conector PCS într-o pungă PE
50-100 conectori PCS într-o cutie mică/desen animat
- Port: Shenzhen, China
- Perioada de graţie:
-
Cantitate (bucati) 1 - 200 201 - 500 >500 Timp de livrare (zile) 5 7 De negociat
FAQ
Î1: Cum funcționează un conector push pull?
Conectorii push-pull previn cu succes deconectările accidentale prin utilizarea unui mecanism puternic, cu autoblocare, care permite conectarea conectorului prin împingerea ștecherului în priză. Cu toate acestea, conexiunea nu poate fi întreruptă doar trăgând de ea.
Î2: Puteți produce comenzi de produse personalizate? Comenzi OEM sau ODM?
Sigur. Cu experiența de producție OEM și ODM, suntem capabili să vă oferim soluții de conectare personalizate unice.
Q3: Oferiți eșantion gratuit?
Nu, și trebuie să plătiți taxa de livrare.
Q4: Cum transportați mărfurile?
Conform cererii noastre clentele, aceasta poate avea loc prin transport aerian/maritim/livrare expres (DHL/UPS/FEDEX, de ex.).
