Descrierea produselor

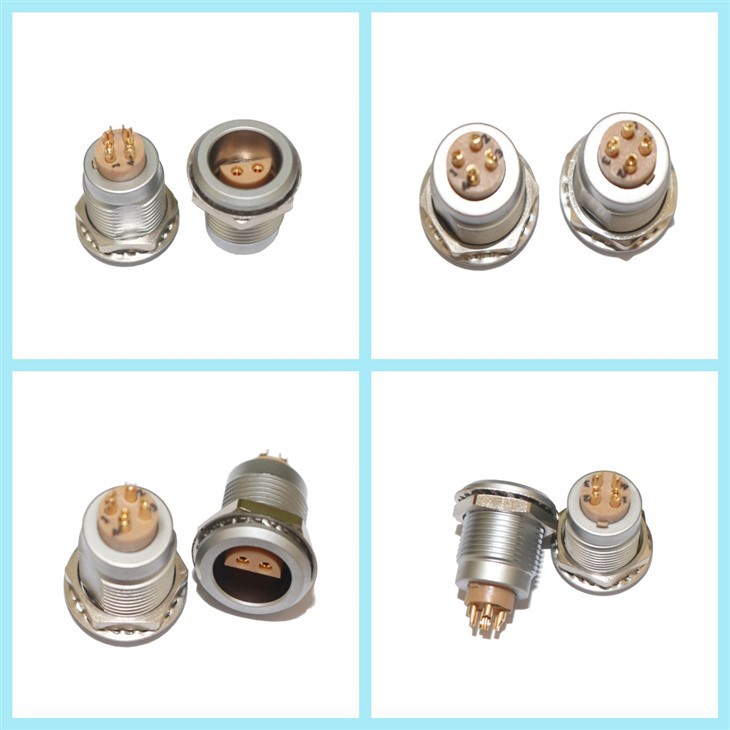

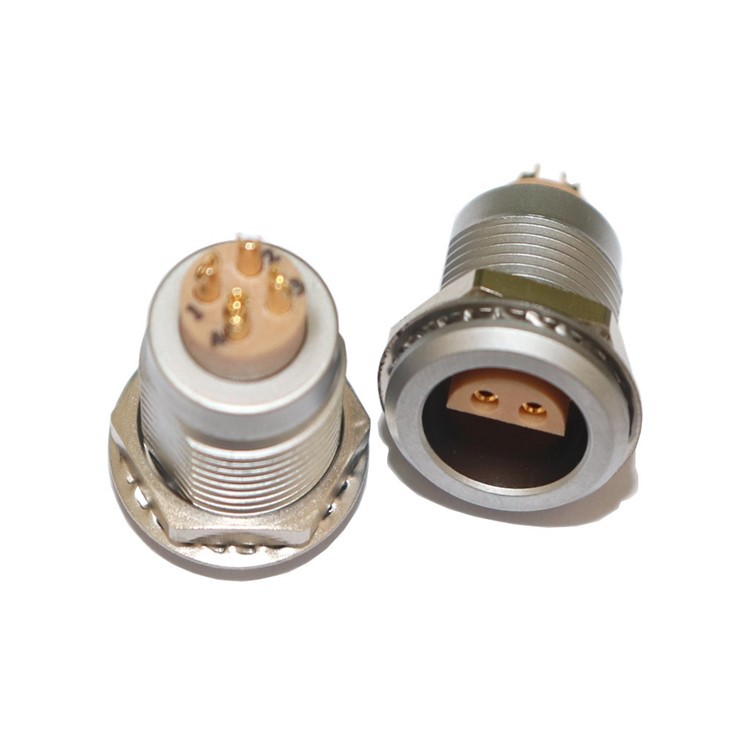

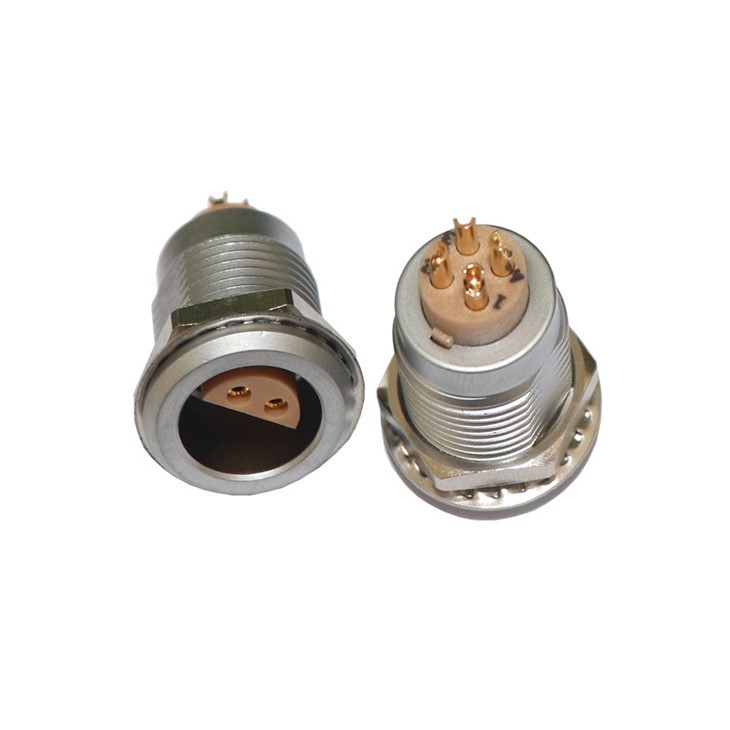

Conectorii de inserții în trepte din Brass Serie S Seria S este un conector de înaltă performanță, conceput pentru aplicații de alimentare în PCB -urile auto . din Brass Premium, acesta prezintă o inserție unică în trepte, asigurând o conductivitate excelentă și durabilitatea . Acest conector de indus de indus PCBS .
Partea GreatMade nr .: jh-ern .2 s .304. bll
Partea OEM nr .: ern .2 s .304. bll
Serie S Brass INTERPED INSERT INSERTORI
Compatibil cu o gamă largă de componente electrice auto și proiecte de PCB .
Meets Industry - Cerințe standard pentru interfețele de conectare a puterii auto și semnalului .
Specificații
| Numele produsului | Priză metalică |
| Tip de produs | Conector/ priză de tragere circulară |
| Priză/ recipient | Priză/ recipient - panou fix montat în față |
| Sistem de blocare | Trage- împinge |
| Numărul de contacte de joasă tensiune | 4 |
| Dimensiune | 2S |
| Partea de potrivire sugerată | Ffp .2 s .304. Blal62z |
| Seria de produse | Seria S, S-Indoor insert în trepte |
| Rating | Utilizare interioară în cadrul medii auto |
| Tensiune nominală | 500V (AC/DC) |
| Curent evaluat | 30A |
| Rezistență la contact | Mai puțin sau egal cu 5mΩ |
| Rezistență la izolare | Mai mare sau egal cu 1000mΩ la 500V DC |
| Tensiune dielectrică de rezistență | 1500V (AC) timp de 1 minut |
| Frecvența de funcționare | DC - 10 MHz (adecvat atât pentru putere, cât și pentru transmisia semnalului scăzut - frecvență) |
| Forța de inserție | Forța de inserție: mai mică sau egală cu 80N |
| Forța de extracție | Forța de extracție: mai mare sau egală cu 20N |
| Cicluri de împerechere | Minim 500 de cicluri fără o degradare semnificativă a performanței |
| Rezistență la vibrații | Rezistă amplitudinii de 1,5 mm, 10 - 2000 HZ Interval de frecvență |
| Rezistență la șoc | 50g accelerație, 11ms durată |
Temperatura de funcționare: - 40 grad la + 85 grad
Temperatura de depozitare: - 50 grad la + 100 grad
Rezistență la umiditate: 10% - 95% umiditate relativă (non - condensare)
Protecție împotriva intrării: IP40 (protejat împotriva obiectelor solide mai mari de 1,0mm)
Caracteristici ale produsului
-
Construire alamă:Brass oferă o conductivitate mare, reduce pierderea de putere și oferă o rezistență ridicată, vibrații auto de durată, schimbări de temperatură și stres mecanic .
-
Insert în pas:Conexiuni precise PCB cu aliniere precisă a pinului, reducerea dresnurilor și îmbunătățirea fiabilității .
-
Utilizare interioară:Se efectuează bine în diferite condiții auto auto, asigurând o funcționare stabilă .
-
Ridicat - curent:Transferează curenți mari în siguranță pentru energie - piese auto foame .
-
Compact:Mic și ușor, care se încadrează cu ușurință în PCB -uri auto -restricționate .
Avantaje de produs
- Fiabilitate:Proiectarea inserției de alamă și trepte asigură conexiuni de lungă durată, stabile, reducând defecțiunile electrice și întreținerea .
- Eficienţă:Conductivitatea ridicată maximizează transferul de energie, optimizarea utilizării energiei și beneficiind durata de viață a bateriei EVS .
- Compatibilitate:Satisface nevoile PCB auto, integrându -se cu ușurință cu proiectele existente, nu este necesară o inginerie majoră .
- Cost - Eficacitate:Performanța fiabilă reduce riscurile de eșec, iar durata de viață lungă, cu întreținere scăzută, economisește costuri .
Zone de aplicare
- EVS: utilizat în gestionarea bateriei pentru a controla fluxul de energie și în tracțiuni electrice pentru transferul de alimentare a motorului .
- Vehicule hibride: integrează sistemele electrice de motoare, motoare și baterii pentru o partajare eficientă a energiei .
- Infotainment Automotive: Powers Lare - Ecran afișează și sisteme audio, asigurând transmisia stabilă a semnalului .
- ADAS: furnizează o putere fiabilă și conexiuni pentru radar, camere și LIDAR, îmbunătățirea siguranței vehiculului .
Instrucțiuni de utilizare
- Distribuția puterii: JH-Ern .2 S .304. BLL Conectorul distribuie puterea din surse vehiculului precum bateriile la PCB și componente .
- Transmisie semnal: De asemenea, trimite semnale de control între PCB -uri, coordonarea sistemelor auto .
- Interconectare componentă: Acționează ca o legătură cheie, conectarea componentelor electrice la PCB -uri pentru funcționarea sistemului armonios .
